特許取得の断熱工法「Air断」の施工現場
本日は世界最先端の機能性住宅と言っても過言ではない、超こだわりのご新築にてエアコン工事です。^^
新しい断熱工法「Air断」とは?
「断熱=断熱材を厚くする」という発想とは少し違い、
空気の流れ(対流)を活かして断熱性を高め、
さらにその対流を積極的に利用して家の温度ムラや底冷えを抑えようというのが、Air断の大きな特徴です。
私が初めて見て驚愕したのがこちら。
なんと、対流によりガスバーナーの前の風船が割れないのです!(;゚Д゚)
Air断の対流断熱実験(動画キャプチャ)
詳しくは
こちら(YouTube)
をご覧ください。
Air断の仕組みをシンプルにまとめると?
1)床付近の冷たい空気を「壁のファン」で吸い出す
冬に足元が冷える原因になりやすい「床に溜まる冷気の層」を、
壁のファンで直接吸い出す。
Air断の仕組み(図解)
2)吸い出した空気は、壁の中の「通気層」へ流す
ファンは屋外へ直接貫通させず、外壁材と胴縁の空間(通気層)を利用して空気を流します。
これにより、居住空間と外壁の間に「空気の層」をつくり、外気の影響をやわらげます。
3)温湿度センサー × マイコンで、必要な場所のファンを制御
Air断は、温度・湿度の状態をセンサーで把握し、マイコン制御でファンを動かします。
つまり「常に回す」のではなく、必要なときに必要な場所だけ動かす発想です。
※設計・仕様は住宅ごとに異なるため、詳細は施工会社・メーカー仕様をご確認ください。
4)「空気の流れ=断熱の役割」という発想
断熱材だけに頼るのではなく、壁内の空気の流れをコントロールして、
体感温度のムラを減らし、結露リスクを抑え、住み心地と省エネ性の両立を目指します。
Air断による具体的なメリットは?
(1)足元の冷え(底冷え)対策に強い!
床付近に溜まりがちな冷たい空気を動かして温度ムラを減らす。
(2)家全体の温度ムラが減る
空気を循環させる設計なので、部屋ごとの寒暖差・上下温度差が抑えられ、どこにいても快適になりやすい。
(3)少ないエアコン運用で済む(ケースがある)
間取り・設計・暮らし方によっては、必要なエアコン台数を抑えられ、
結果的に電気代の節約につながることがあります。
(4)湿気コントロール・結露対策
温湿度センサー+ファン制御で、壁内や空気の状態を管理し、結露被害を抑えられる。
→お家の寿命や健康面にもメリット!
(5)ニオイ・ホコリが気になりにくい
空気がよどみにくいことから、生活臭やホコリが抑えられやすいです。
焼肉をした次の日でも、臭いが残りにくいという検証もあります!
さらに、ホコリが少なくなると、エアコン内部に付着するホコリも減りやすいため、長期的な衛生面にもプラスです。
論より証拠、詳しくは
こちら(YouTube)
をご覧ください!
Air断の効果検証(動画キャプチャ)
Air断住宅のエアコン工事で失敗しないための注意点
Air断の家は、壁内の通気層や空気の流れ(対流)を設計に取り込むため、
エアコン工事の「貫通部(穴あけ)」が住宅性能に与える影響が大きくなりやすい傾向があります。
ここでは、実際の現場で特に重要になるポイントを整理しておきます。
- 穴あけ位置:柱・筋交い・配線配管の回避はもちろん、外観・効率・将来の交換まで見据えて決める
- スリーブ(貫通スリーブ):高気密住宅ほど「入れる/入れない」の差が出やすい
- 気密・防水・断熱処理:パテだけで終わらせると、通気層の空気が回り込み結露・カビの原因になることがある
- ドレン(排水):勾配不足や取り回しミスは水漏れ・壁内結露に直結。最初の設計が重要
- タイル外壁など難易度の高い穴あけ:クラックリスクを下げる段取りと工具・手順が必須
最先端の機能性住宅には、「最先端のエアコン工事」を!
一般的に行われているエアコン工事は、この何十年、ほとんど進化していません。
40年前に建てられた木造住宅も「最先端の機能性住宅」も、工事内容が大きく変わっていないのです。

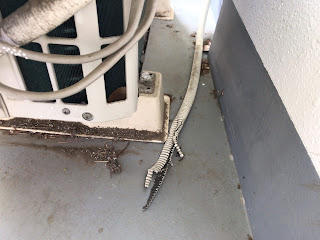

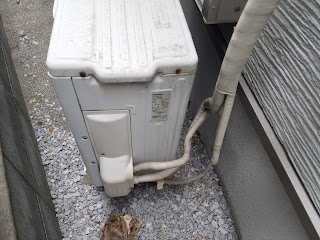

古いお家に取り付けられたエアコン室外機(従来施工例)
古いお家のエアコンの穴(スリーブ無しの例)
今と昔では「その差約70倍」
C値:40年前のお家の平均値を約20、現在の省エネ住宅を約0.3とすると、その差は約70倍。
40年前の家と最先端住宅では、気密性能が大きく違うのです。
なのに、エアコン工事は昔も今も同じだとしたら、どうでしょうか。
理論的に考えてもおかしな話ですが、世間一般ではそのおかしなことが行われているのです。。。
実際、年々、エアコン工事によるトラブルのご相談が増えています。
詳しくは
No.1298 こだわりの新築に安いエアコン工事をした結果、大変なことになりました...
をご覧ください。
上記記事は氷山の一角にすぎません。エアコン工事業界の闇ともいえる、ブログなどでは公開できないような案件が多くございます。。。
いかに気密欠損、断熱欠損を抑えるか
エアコン工事をする場合、必ず気密欠損、断熱欠損が生じます。
これは完成したお家に工事をする都合上、仕方がありません。
そのため、機能性住宅にエアコン工事をする場合、「いかに気密欠損、断熱欠損を抑えるか」が重要となってきます。
せっかくZEH基準のご新築を建てても、後から行うエアコン工事で機能性が損なわれては本末転倒です。
新築専門エアコン職人では、毎年進化発展する新築に合わせて工事をさせていただきます。
使用する部材や技術的な内容はもちろんですが、設置する適切な場所や機種の選定までご提案いたします。
「安いから」という理由で機種選定する方が少なくございませんが、
機種によって工事内容、ひいては将来の交換にまで影響してくるため、機種選定にも気を付ける必要がございます。
量販店などの店頭販売では、利益ベースで営業される傾向があるため、
機種選定において失敗する可能性がございますので注意が必要です。
また、お家によって建材や構造が異なりますので、使用する部材や穴のあけ方にも注意する必要がございます。
特にZEH相当のご新築のエアコン工事の場合は、事前のご相談を強くお勧めいたします。
これからご紹介するご新築は株式会社イデアルコンサルティング様によるこだわりの注文住宅です。^^
穴あけが超シビア、タイル壁のLDK
【Before】
タイル壁LDK:エアコン穴あけ前(室内側)
タイル外壁:穴あけ位置の確認(墨出し)
柱や筋交い・配線配管の位置を避けながら、慎重に穴あけをしていきます。
タイル外壁の穴あけ作業(クラックに配慮)
本物のタイル壁の穴あけは最も難しいものとされており、一般的なエアコン工事業者さんは行っておりません。
年間を通じてタイル壁の穴あけに関するご相談を多くいただきますが、その大半が一筋縄ではいきません。
クラックが入りやすく、通常の穴あけよりも何倍も時間と労力がかかるため、とても神経を使います。
タイル外壁:穴あけ完了(施工中)
貫通部まわりの状態確認(仕上げ前チェック)
貫通部まわりの状態確認(施工中)
タイル壁、無事に穴あけできました!^^
一般的な壁構造とは異なり、Air断の壁内部は幾層にもなっていて壁厚がありますね。
穴あけの処理(通気層×結露・カビ対策)
幾層にもなっている外壁は、エアコン工事で外とお部屋側をパテ(粘土)で埋めても、
通気層の空気が壁内部やお部屋側へ入り込むことがあります。
これが原因で壁内部に寒暖差ができ、結露やカビが生じてしまうのです。
参考写真:外壁構造と貫通部(気密処理のイメージ)
参考写真:通気層の風が内部へと吹き抜けている状態
結露のイメージ(壁内の寒暖差で発生しやすい)
参考写真:結露により生じたカビ
今回、すべての穴あけ箇所は新築専門エアコン職人オリジナル施工のウレタン仕上げですので、気密・防水性は万全です!
ゴキブリや水はおろか「風」すら通さない完全密閉となります。

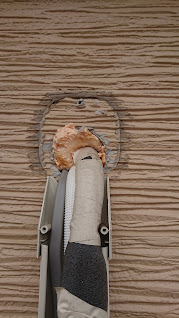

参考写真:発泡ウレタンによる気密・防水処理
参考図:発泡ウレタンで貫通部を密閉する工程
間違った施工例:貫通部の処理不備(隙間が残る例)
【After】

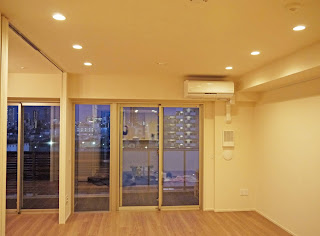

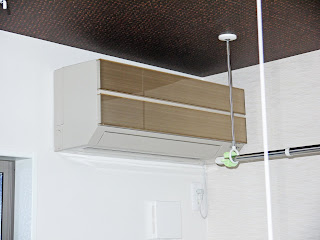

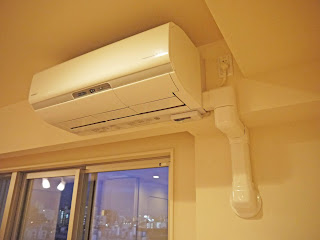

Air断住宅のLDK:壁掛けエアコン設置(施工後)

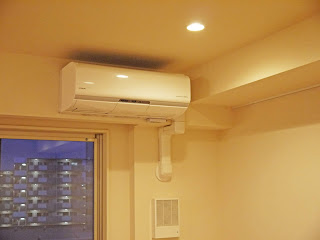

室内機まわりの仕上がり(施工後)

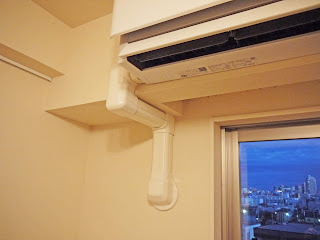

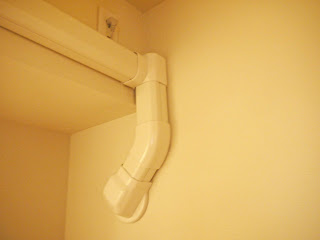

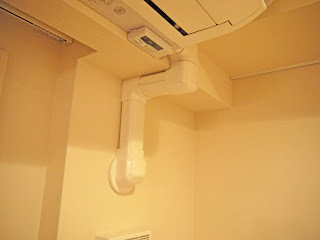

室内側の配管取り回し(施工後)
室内機の設置状態(別角度)

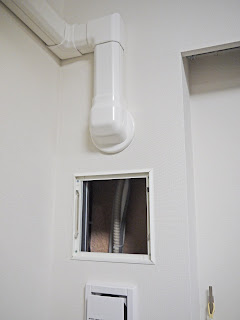

通気口(施工後)
LDK(施工後)

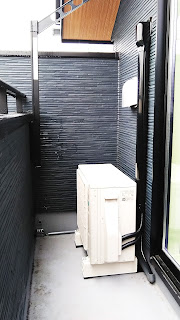

室外機設置(耐久性を考慮)
室外機の設置状況(別角度)
洋室1:配管縦下ろし
【Before】
洋室1:エアコン穴あけ(配管縦下ろし)
無事、穴あけ完了です。^^
※すべての穴あけ箇所で気密処理しております

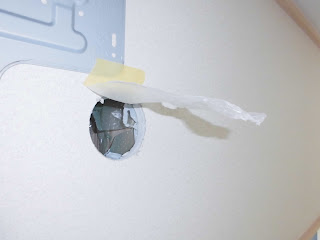

洋室1:穴あけ完了(気密処理前)
【After】

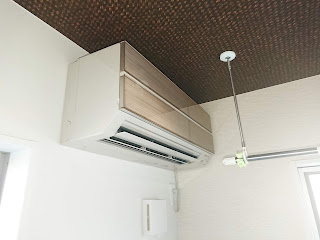

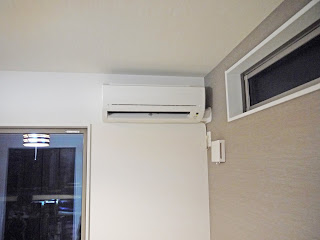

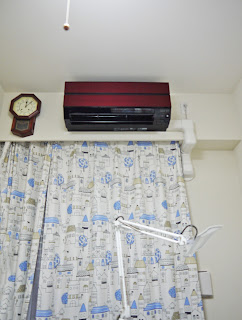

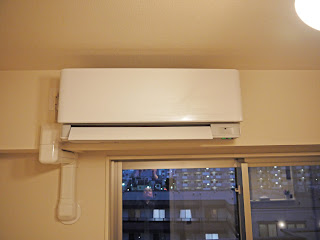

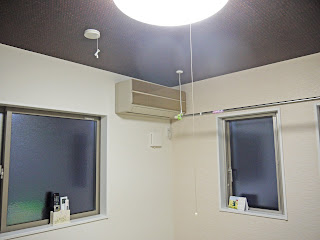

洋室1:室内機設置(施工後)

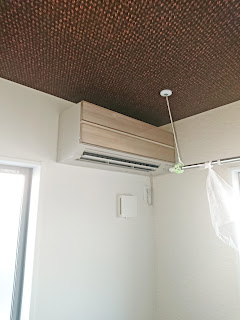

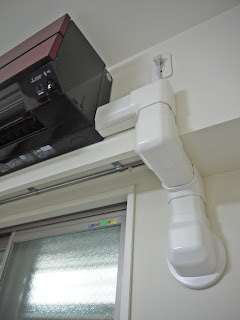

洋室1:室内機設置(施工後)2
露出するエアコンのコンセントプラグはモール処理仕上げとなります。^^

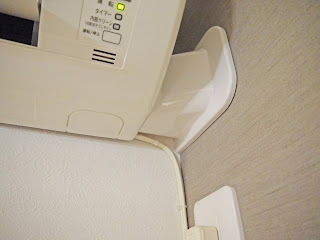

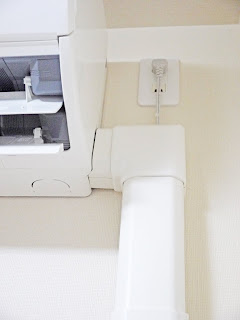

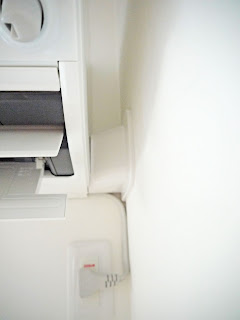

コンセントプラグ:モール処理(仕上げ)
室外機:配管接続部まわり(施工後)
室外機:配管・化粧カバー取り回し(施工後)
室外機:設置状況(全体・施工後)
洋室2:配管縦下ろし
【Before】
洋室2:エアコン穴あけ(配管縦下ろし)
洋室2:穴あけ完了(気密処理前)
【After】

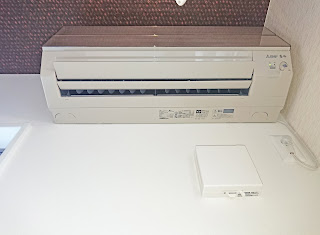

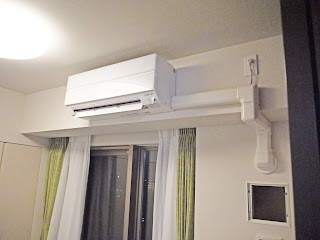

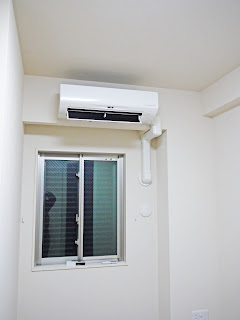

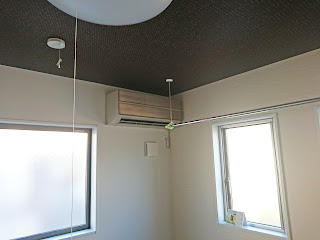

洋室2:室内機設置(施工後)
洋室2:室内機設置(施工後)2
洋室2:室外機まわり(配管接続・施工後)
洋室2:室外機周辺の仕上がり(施工後)
洋室2:配管ストリームライン(全体・施工後)
新築エアコン工事のよくある質問(FAQ)
Air断住宅・高気密住宅のエアコン工事は、「穴あけ」「スリーブ」「気密・防水」「ドレン設計」などで不安が出やすいです。
よくある質問は、下記の該当項目をご覧ください。
まとめ:Air断住宅には「性能を守る」エアコン工事を
Air断(エアだん)のような最先端の断熱工法を採用した住宅は、住み心地や省エネ性が高い反面、
貫通部(穴あけ)まわりの施工品質が、そのまま住宅性能に直結します。
- 高気密住宅ほど、気密欠損・断熱欠損が熱効率や結露リスクに出やすい
- 通気層がある壁は、パテ埋めだけでは不十分になりやすい(結露・カビ対策の観点)
- タイル外壁などは、穴あけ手順と経験で仕上がり・リスクが大きく変わる
- 将来の交換まで見据えた機種・位置・部材選定が、結果的に費用と安心につながる
図面段階・完成前のご相談も承ります。
「穴あけ位置」「機種選定」「室外機の置き場」「将来の交換性」など、気になる点があればお気軽にお問い合わせください。
